Backup y carga de datos en S7300 de Siemens

Más vale lápiz corto que memoria larga.

Si quieres ir al turrón clic aquí.

Hace unas semanas tuve que programar y cargar unas modificaciones en dos PLC S7-300 de Siemens.

Era la primera vez que me enfrentaba a un 300 de Siemens.

Tanto el lenguaje AWL como el software para programar eran nuevos para mí.

Los PLC que tenía que modificar formaban parte de un sistema crítico para el cliente y aunque probé y probé y probé la modificación la incertidumbre de si algo fallaba al cargar el nuevo programa no dejaba de pasearse por mi cabeza.

Para evitar cualquier catástrofe, antes de hacer ninguna modificación lo primero es crear una copia de seguridad.

Y aunque contaba con el último programa que se había cargado en el PLC del cliente, no me quería arriesgar a que realmente no fuera la última versión.

Quiero decir, no sería la primera vez que alguien hace un cambio en caliente y se le olvida subirlo al repositorio.

Puede que me digas que estás en contra de los cambios en caliente, pero en la vida real los hay y los habrá siempre.

Yo mismo hago varios en todas las puestas en marcha.

Es por eso que prefiero siempre antes de hacer una carga en un PLC, bajarme lo que está en el mismo.

Te dejo un artículo donde te cuento cómo bajarte el programa de un PLC S7 300 de Siemens.

Qué es S7 de Siemens

El SIMATIC S7-300 de Siemens fue, durante mucho tiempo, la opción preferida de muchas fábricas, sobre todo europeas.

Este PLC, como un cerebro para las máquinas, ayudaba a que todo funcionara en armonía.

Sin embargo, el tiempo no perdona, y esta tecnología está llegando al final de su camino.

Siemens, el fabricante del S7-300, anunció que dejará de darle soporte.

Esto significa que será cada vez más difícil encontrar repuestos o ayuda si algo falla.

Aunque muchas empresas aún dependen del S7-300, es importante saber que está obsoleto.

Por eso, es crucial empezar a pensar en alternativas más modernas para mantener nuestras fábricas funcionando sin problemas en el futuro.

En otro artículo hablaré sobre el 1500, la alternativa de Siemens.

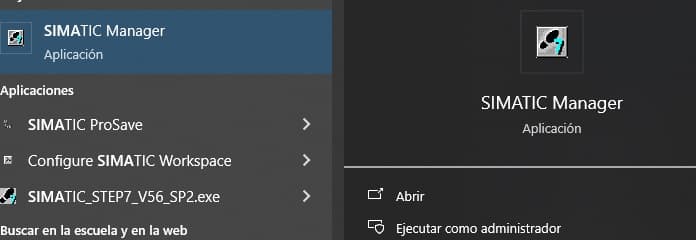

El software con el que te voy a contar es con el SIMATIC MANAGER.

Conexión con el PLC S7 300 de Siemens

Te voy a contar cómo conectarte con un S7 300 de dos formas.

Directamente con el cable de Siemes PC ADAPTER USB 6GK1 571-0BA00-0AA0.

O por un router si tenemos nuestro S7 300 accesible en red.

Conexión directa por cable

Usaremos el siguiente cable:

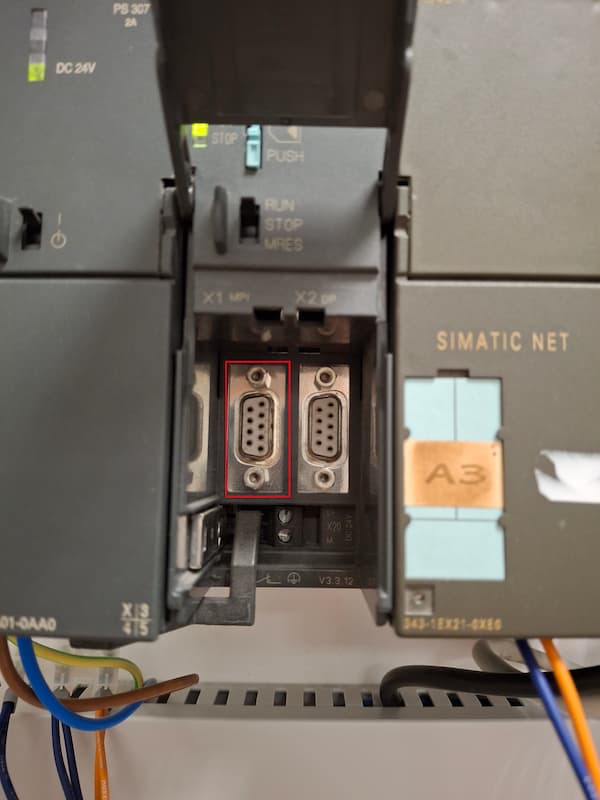

Conectaremos el puerto serie al puerto de la izquierda del PLC y la parte USB a nuestro equipo.

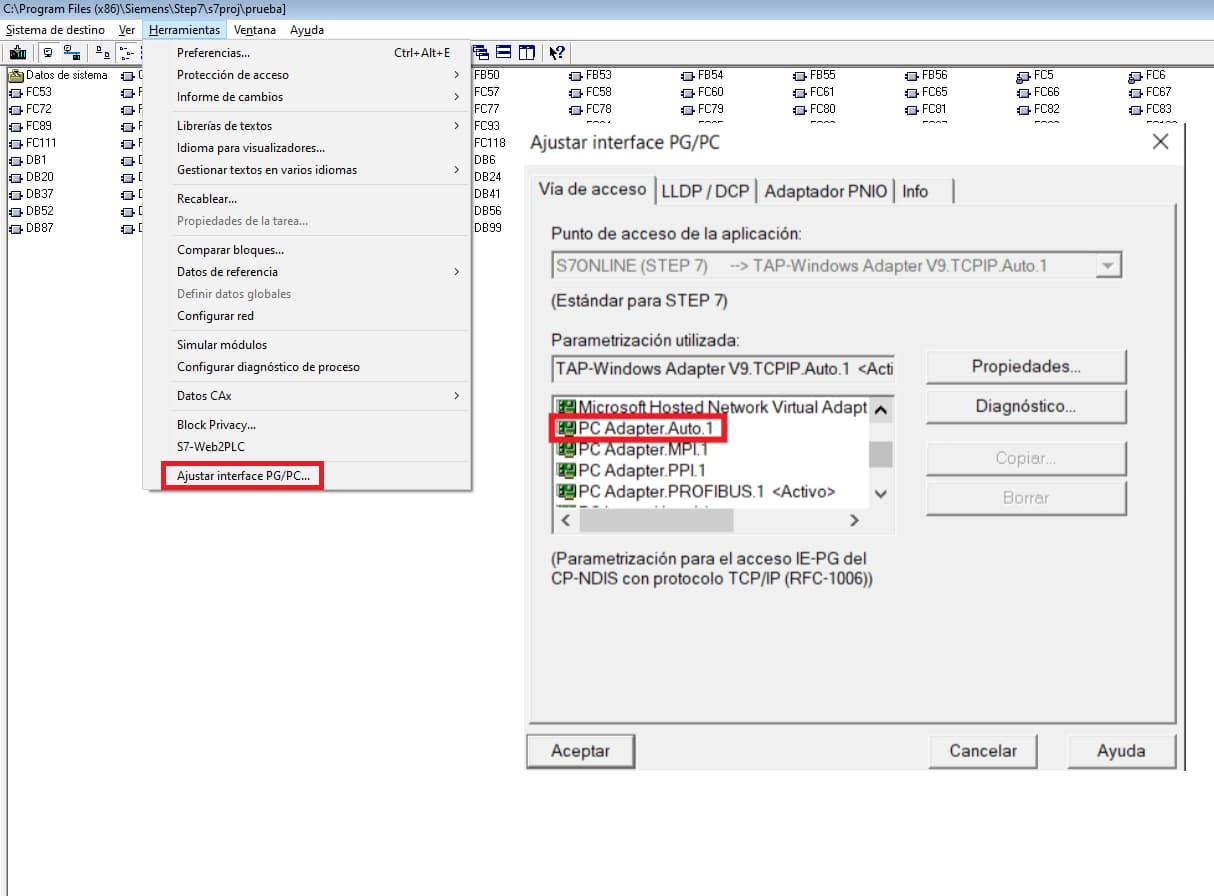

Es importante que conectes el cable antes de intentar ajustar la interfaz PG/PC, si no, no te dará la opción del cable.

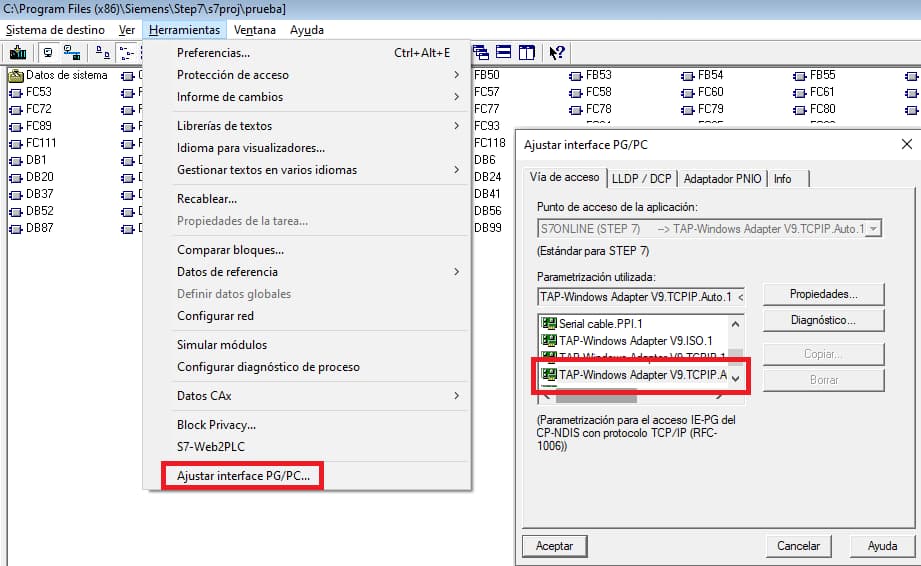

Conexión por red

Creando un backup del programa de un PLC S7 300 de Siemens

Te recomiendo que lo hagas con el cable USB de Siemens.

Creas un nuevo archivo.

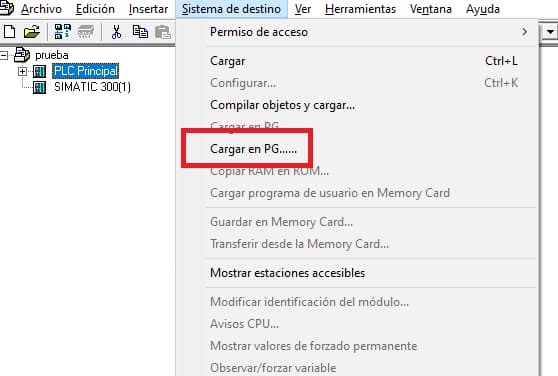

A continuación, seleccionas Sistema de destino y pulsas sobre Cargar en PG.

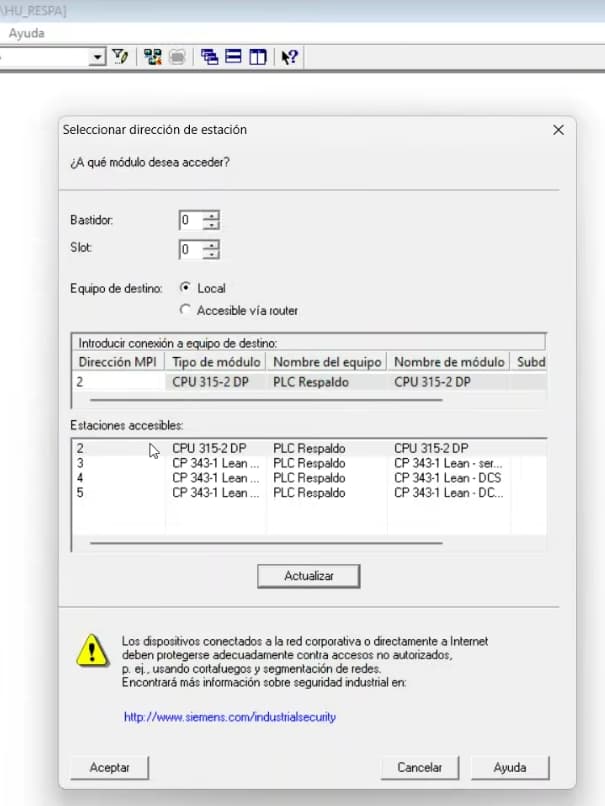

Después, Bastidor 0 y Slot 0.

Option en local.

Al pulsa en actualizar aparecerá el PLC al que estás conectado.

Clic en Aceptar y listo.

Hasta luego 🖖
